| 特點 |
● 高性能、低噪音、低價格、高速力矩大、平穩性極好
● 單 / 雙脈沖輸入方式
● 設有16檔等角度恒力矩細分，最高分辨率60000步/轉
● 采用獨特的3線控制電路，有效的降低了噪音，增加了轉動平穩性
● 最高反應頻率可達300KHz
● 步進脈沖停止超過100ms時，線圈電流自動減半，減小了步進電機過熱
● 雙極恒流斬波方式，使得相同的步進電機可以輸出更大的速度和功率
● 光電隔離信號輸入/輸出
● 驅動器電流：1.1A～6.5A
● 單電源輸入，電壓范圍: DC24～80V（最佳輸入電壓 DC70V）
● 信號原電壓范圍: DC3.3～28V（任意輸入，無需外加限流電阻）
● 出錯保護：①供電電壓低 ②供電電壓高 ③相位開路 ④相位過流
● 外形尺寸：117×75.7×33（mm），凈重量：0.27kg
| 概述 |
SEA3M68 搭載32位ARM Cortex-M4內核高效能微控制器，配合先進制程有效提升整體效能達200MHz的運算速度，驅動電壓DC24V～80V（最佳輸入電壓 DC70V），采用單電源供電，適配外徑85mm以下、相電流在6.5A以下，3、6出線各種型號的三相混合式步進電機。
驅動器內部采用雙極恒流斬波方式，使步進電機噪音減小、運行更平穩；驅動器電源電壓的增加使得步進電機的驅動能力和高速性能大為提高；步進脈沖停止超過100ms時，線圈電流自動減半，使驅動器的發熱可減少50%，也使得步進電機的發熱減少。用戶使用脈沖頻率不高的時候使用低速高細分最高可達40000步/轉，使步進電機運轉精度提高、振動減小、噪音降低。
| 應用領域 |
木工雕刻機、激光雕刻機、打標機、貼標機、固晶機、焊線機、UV打印機、3D打印機、噴繪機、繪圖儀、繡花機、點膠機、灌膠機、焊錫機、BGA返修臺、貼合機、貼片機、熱壓機、背光源貼膜機、涂裝機、往復機、端子機、剝線機、繞線機、錫膏印刷機、PCB鉆孔機、V-CUT機、打靶機、FPC補強機、涂布機、疊片機、IC分選機、IC燒錄機、編帶機、醫療設備、非標設備、XYZ測量儀、連接器組裝機、SMT周邊設備等
| 運行電流設定表 |
Im (A) | 1.1 | 1.3 | 1.6 | 1.9 | 2.2 | 2.5 | 2.9 | 3.3 | 3.7 | 4.1 | 4.5 | 4.9 | 5.3 | 5.7 | 6.1 | 6.5 |
D1 | OFF | ON | OFF | OFF | OFF | ON | OFF | ON | ON | ON | OFF | ON | OFF | ON | ON | ON |
D2 | OFF | OFF | ON | OFF | OFF | ON | OFF | ON | ON | OFF | ON | OFF | ON | OFF | ON | ON |
D3 | OFF | OFF | OFF | ON | OFF | OFF | ON | ON | ON | ON | OFF | OFF | ON | ON | OFF | ON |
D4 | OFF | OFF | OFF | OFF | ON | OFF | ON | OFF | OFF | OFF | ON | ON | OFF | ON | ON | ON |
| 脈沖數設定表 |
脈沖數/轉 | 400 | 500 | 600 | 800 | 1000 | 1200 | 2000 | 3000 | 4000 | 5000 | 6000 | 10000 | 12000 | 20000 | 30000 | 60000 |
D5 | ON | OFF | ON | ON | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | OFF | OFF |
D6 | ON | ON | OFF | ON | ON | OFF | ON | OFF | OFF | ON | OFF | ON | OFF | ON | OFF | OFF |
D7 | ON | ON | ON | OFF | ON | ON | OFF | OFF | OFF | OFF | ON | ON | OFF | OFF | ON | OFF |
D8 | ON | ON | ON | ON | OFF | ON | OFF | ON | OFF | ON | OFF | OFF | ON | OFF | OFF | OFF |
D9 | ON: 雙脈沖，PU為正向脈沖信號，DR為反向脈沖信號 | |||||||||||||||
OFF: 單脈沖，PU為脈沖信號，DR為方向控制信號 | ||||||||||||||||
D10 | 試運行開關（OFF：接收外部脈沖信號； ON：接收內部脈沖信號，此時驅動器內部發出脈沖信號，轉數可由D5～D8控制。 | |||||||||||||||

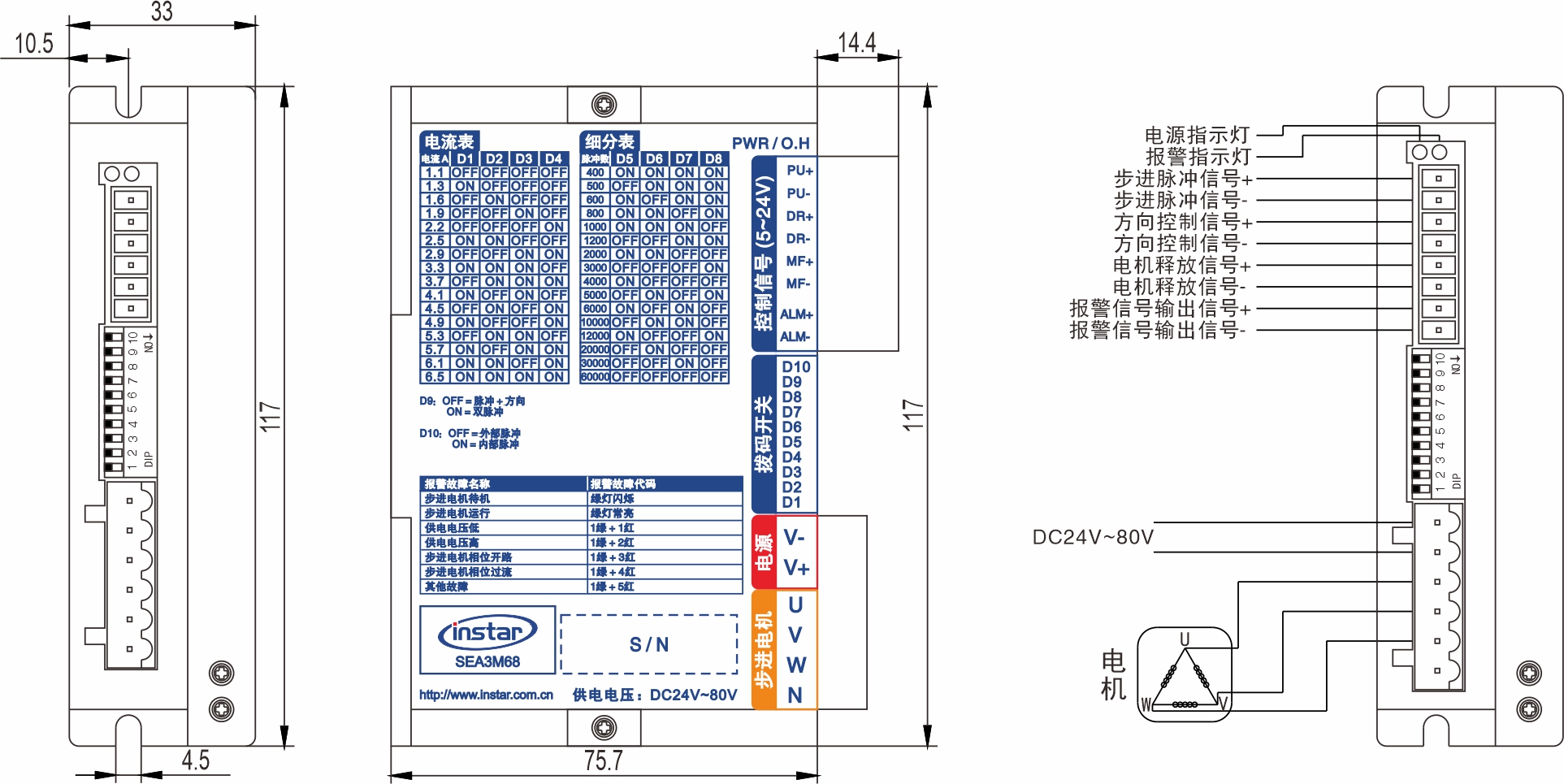

| 外形尺寸圖 |
| 引腳功能說明 |
標記符號 | 功能 | 注 釋 |
POWER | 電源指示燈 | 通電時閃爍，工作時指示燈常亮。 |
O.H | 故障指示燈 | 驅動器電流過高、相位開路、供電電壓高、電壓低時，紅色指示燈閃爍。 |
PU+ | 輸入信號光電隔離正端 | 接+3.3V～+28V 脈沖信號電源。 |
PU- | 步進電機脈沖信號 | 下將沿有效，每當脈沖由高變低時，步進電機走一步。輸入電阻220Ω，要求：低電平+0V～+0.5V，高電平+4V～+5V，脈沖寬度>1.2μs。 |
DR+ | 輸入信號光電隔離正端 | 接+3.3V～+28V 脈沖信號電源。 |
DR- | 方向控制信號 | 用于改變步進電機反轉，輸入電阻220Ω，要求：低電平+0V～+0.5V，高電平+4V～+5V，脈沖寬度>1.2μs。 |
MF+ | 輸入信號光電隔離正端 | 接+3.3V～+28V 脈沖信號電源。 |
MF- | 步進電機釋放信號 | 低電平有效時關斷步進電機線圈電流，步進電機處于自由狀態。 |
+V | 電源正極 | DC24～80V ( 最佳輸入電壓DC70V )。 |
-V | 電源負極 | |
U | 步進電機接線 | 請參照各步進電機接線圖。 |
V | ||
W |
| 報警功能 |
● 當 1 綠 1 紅 交替閃爍時，表示驅動器供電電壓低；解決方法：檢查驅動器供電電壓是否過低；
● 當 1 綠 2 紅 交替閃爍時，表示驅動器供電電壓高；解決方法：檢查驅動器供電電壓是否過高；
● 當 1 綠 3 紅 交替閃爍時，表示步進電機相位開路；解決方法：檢查步進電機接線是否錯誤；
● 當 1 綠 4 紅 交替閃爍時，表示步進電機相位過流；解決方法：檢查驅動器MOS管是否損壞或步進電機是否損壞；
● 當 1 綠 5 紅 交替閃爍時，表示驅動器其他故障；解決方法：寄回廠家檢測；
以上報警功能啟動時，步進電機失去自鎖能力，若要回復正常工作，需要確認以上故障消除，然后重新上電，綠色電源指示燈常亮，驅動器回復正常。
▲ 注意：由于驅動器不具備電源正負極反接保護功能，因此上電前請再次確認電源正負極接線是否正確，否則電源正負極接反將導致燒壞驅動器中的 保險管。
